HERY自动化逻辑编程系统

一、什么是HERYTM ? HERYTM是成都至诚恒远物联网技术有限公司(简称:恒远物联)在深耕工业物联网过程中,为解决物联网在项目落地实施过程中的难点、痛点、共性和差异性等而发明的一套物联网行业的可裁剪、可移植、可扩展的智能化解决方案系统。 HERYTM 是一个完整…


一、什么是HERYTM ?

   HERYTM是成都至诚恒远物联网技术有限公司(简称:恒远物联)在深耕工业物联网过程中,为解决物联网在项目落地实施过程中的难点、痛点、共性和差异性等而发明的一套物联网行业的可裁剪、可移植、可扩展的智能化解决方案系统。



    HERYTM 是一个完整的物联网解决方案系统,包括有硬件设备(Hardware Layer)DTURTUTracerT-BOXOBDIOT-Board等各种型号终端或板卡),数据传输层(DataTransfer Layer,含GPRSCDMA4G 全网通、NB-IOTLoRaWiFi、以太网等)、硬件运行层(Hardware OS Layer)、系统平台(Platform Software Layer,系统平台由恒星云®提供)。



    HERYTM是可以非常轻松地解析和处理各种业务逻辑,加快产品布署,降低整体成本的解决方案,通过其高效的解析处理引擎及友好的人机界面设计,可以轻松地构建完成一整套系统(包含设备、服务平台、手机APP、展示界面等)。



    恒星云®是一个高可靠、大容量的专业的物联网运营平台,由数据处理系统(DBS)、用户展示系统(UIS)、工艺流程图设计系统(WFDS)、业务报表系统(RPTS),数据分析系统(DBAS)及后台接入网关(Getway)、交换网关(Proxy)、业务逻辑处理服务(WMS)等组成。











二、关于恒远物联

    成都至诚恒远物联网技术有限公司,简称:恒远物联,成立于20159月,是专业从事物联网领域的产品研发、销售、服务、物联网平台运营及个性化解决方案的专业供应商(包括硬件、软件、平台、APP、恒星云),我们企业愿景是成为最专业的物联网解决方案供应商,在运营过程中,总结出:市场导向、技术驱动的8字方针。从成立到现在,客户函盖了航空、汽车、农业、水文及能源等行业。







三、HERYTM名词解释

1变量:

    一个可以改变的量。

    分为系统变量与用户变量,系统变量即是HERYTM系统自身管理的变量,用户变量是由用户管理的。

    系统变量目前有:1秒定时累加变量和10毫秒定时累加变量。

    目前系统约定变量总数为64个。



2、常量:

    一个数值量



3、内部寄存器:

    默认情况下,HERYTM内部配置有128个2Byte的寄存器,其与Modbus RTU的寄存器表示相同,可以用此寄存器来做为数据缓存,然后一次性上报至服务器。



4、指令行:

    一条完整的HERYTM指令。实际上,指令行是整个HERYTM系统的最小组成部分,每个指令均是由其完成分析与动作。



5、初始化命令:

    在整个HERYTM执行周期内,只会在进入时执行一次的指令,通常用于初始化等。



6、循环命令:

    在HERYTM执行周期内,能够循环执行的指令。



7、判断:

    表示当前指令是一条判断指令,需要根据不同的业务类型执行相关的动作。



8、循环:

    这是一条循环指令,只有当条件达到后,才会退出。(请谨慎使用该指令)



9、功能函数(指令中显示):

    一项能参数完成某项功能指令的函数,如:设置串口的相关参数等。



10、不执行:

    这是一条空指令,不会被执行。



11、过程(设计界面中显示):

    一个过程是由多条HERYTM命令构成。







四、使用HERYTM



  1、登录:

  HERYTM有设计器和执行器,执行器是固化在终端设备中的一段程序,设计器由恒星云®提供,登录域名为:

    http://hery.herycloud.com

    用户名和密码请联系恒远物联提供。



 2、创建一个过程:



   第1步:

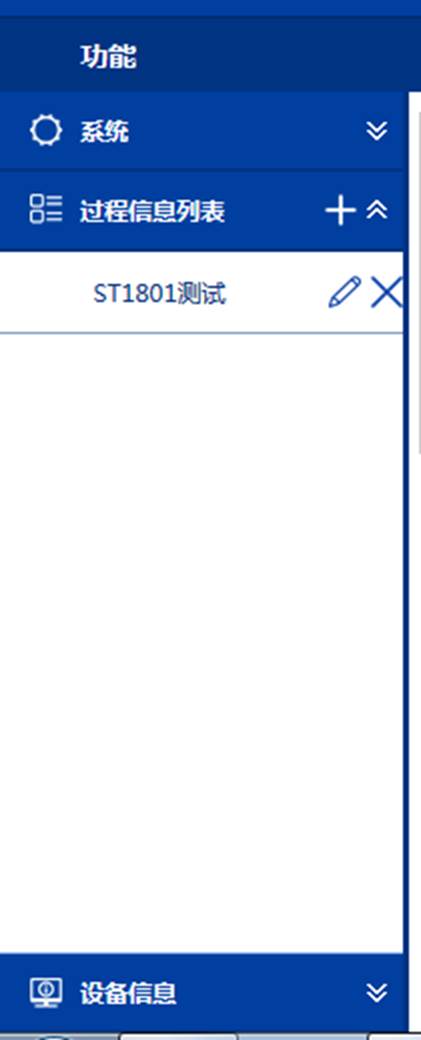

   点击 图1 的过程信息列表 的"+"符号,会弹出 图2所示界面。


图1









   第2步:

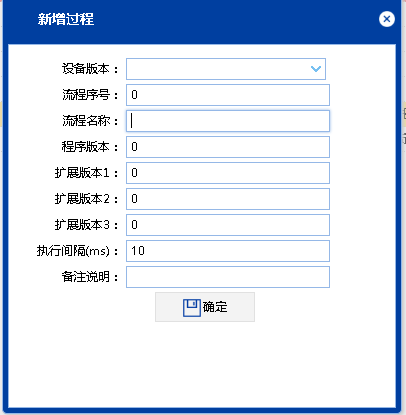

图2

需填写相关信息。

1、设备版本,请严格按照您所购买的产品类型选择设备版本,否则HERYTM可能无法正常运行!另外不同的设备所支持的接口,功能是不相同;请向恒远物联咨询。

    2、流程序号,项目方案中需要多个过程配合完成需将过程编号,否则无效修改。

3、流程名称,需在您所登录的账号内保持唯一;复制一项过程只需要将已有的过程重新命名即可。

4、时间间隔是执行一次HERY过程的时间间隔,系统默认为10毫秒;如果当前系统要求并不高的情况下,建议增加这个数值。







  第3步:编辑过程


图3





1、变量管理

每个过程都有自己的变量,在变量管理里面看到的的变量信息仅仅是属于当前编辑过程,如图3。




图3

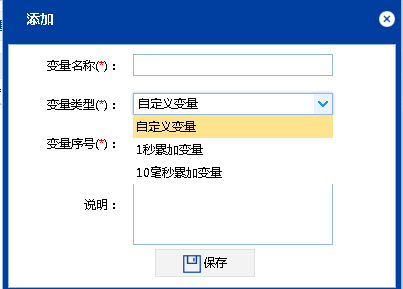

新增变量需要指定变量类型,取一个变量名称,指定变量序号;注意变量列表中变量序号不能重复,图4。


图4



2、新增命令行

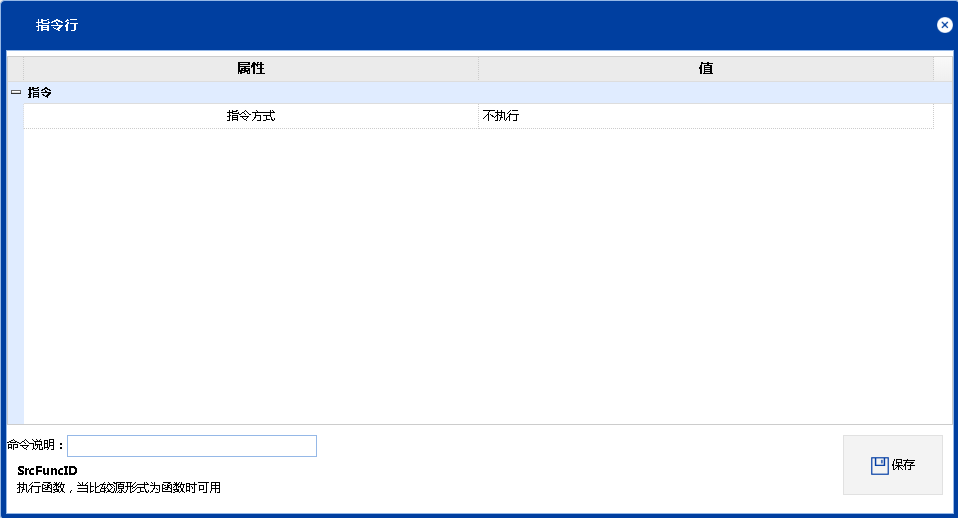

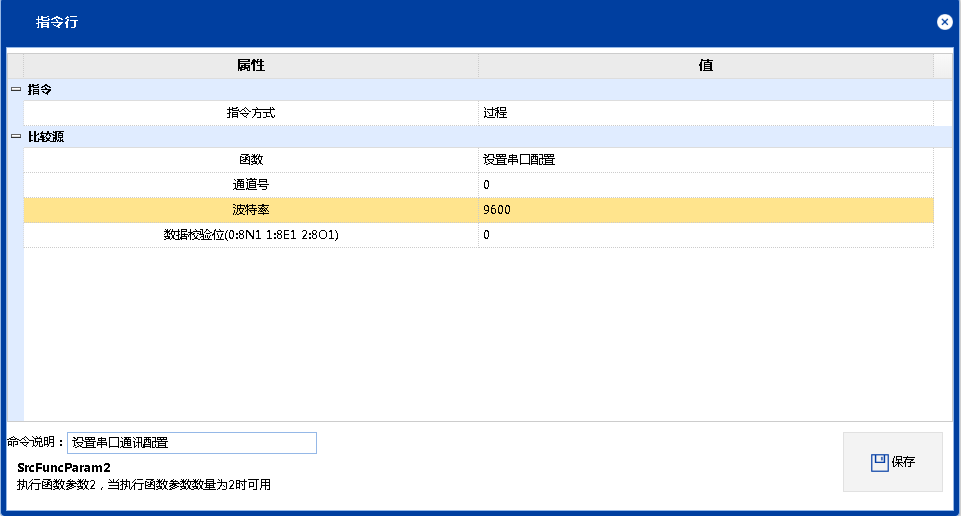

在新过程编辑中添加的第一行命令行系统默认为初始化命令,初始化命令一般只做一次性设置的操作,比如设置通讯口的波特率校验位;也可不做任何操作,指令方式选择不执行即可。初始命令在过程中必须存在不能删除和移动。如5、图6、图7


图5


图6

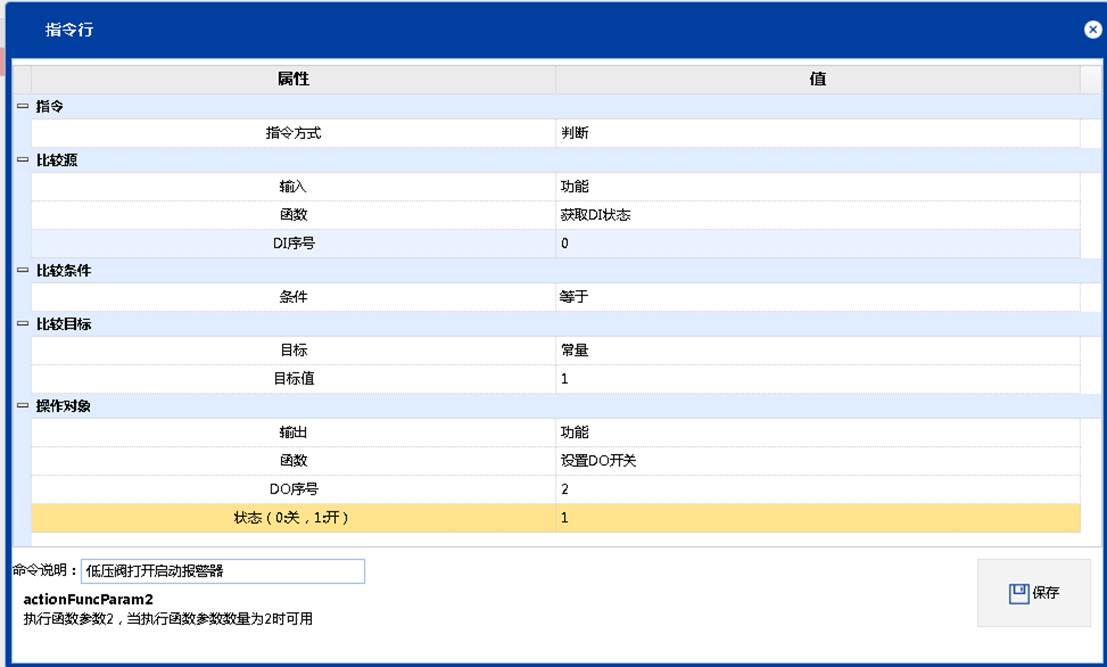

图7是根据DI的状态,控制DO的开关(比如:低压阀开启即启动报警器),其动作为:当 DI 0为高时,设置 DO 2为高输出。


图7



:一般一个动作或者条件均是成对出现的,比如:DI 0为 高时,DO 0输出高,那么一般情况下与之配对的应该还有一个 DI 0 为低时,DO 0输出低。




图8

初始化命令会用红色底纹显示,其他循环命令行可以进行移动排序(鼠标左键按住一个命令行不放,拖动的新位置放开鼠标即可)或是删除(命令行右键选择删除)



注意

对编辑过程进行了任何操作(编辑、排序、删除)后必须执行第4步保存过程才会生效。



第4步:保存过程

当编写完成后,请执行 图3 的:保存过程定义。

保存后,当前流程立即保存至恒星云®服务器,为后续的编辑、查找提供依据。





第5步:下载过程

方案一:如果当前设备是接入至恒星云服务平台,请在 图1 所示的界面中,点击:设备信息,然后搜索授权给您的设备,然后点击下载即可将当前编辑完成的过程下载到设备上。

方案二:如果设备是独立运行或者接入了第三方平台,请点击图3所示:下载到本地,然后根据设备终端提供的下载方案,将过程下载入设备中执行。





五、合作与发展

    恒远物联立志成为最专业的物联网解决方案供应商,我们竭诚为物联网行业客户提供全方位的解决方案!



    欢迎前来咨询,联系电话:

              028-87657875

              130-6006-3607

              唐先生

    公司地址:成都市金牛区槐树街84号(冶金大厦)4F 恒远物联
